Flying Eye vous présente l’épandeur de trichogramme pour DJI Matrice 300

M300 – EPANDEUR TRICHOGRAMME T-DROP PSDK

Le bureau d’étude FLYING EYE a élaboré un système d’intégration de l’épandeur de trichogramme de la société SKYINNOV sur le DJI Matrice 300 RTK grâce à une interface électronique PSDK.

En effet, le système d’épandeur de trichogramme de SKYINNOV est désormais reconnu par le système DJI sur le Matrice 300 ce qui permet le retour d’information ainsi que le déclenchement depuis la radiocommande DJI directement.

Il est à présent possible de planifier tout un plan de vol à l’aide de l’application DJI PILOT 2 avec le largage de trichogramme en automatique.

Le dispositif est équipé d’une carte micro SD, ce qui permet d’enregistrer la position exacte (issue du drone) de chaque largage effectif pour éditer vos rapports de campagne.

Le T-DROP PSDK devient donc le premier et le seul épandeur de trichogramme sur le marché 100% compatible avec le drone Matrice 300 RTK.

L’épandage de billes de trichogrammes par drone permet de lutter contre la pyrale du Maïs. Le système de largage T-DROP de SKYINNOV a été conçu et assemblé en France. Il est disponible avec 2 tailles de réservoirs différentes 5 litres ou 8 litres.

Sa conception ingénieuse facilite le travail du télépilote grâce à son importante capacité de largage, son rendement élevé et les retours d’information. Découvrez ses principales caractéristiques :

• 2 tailles de réservoir possibles 5 litres ou 8 litres, compatible avec le même système.
• Double trappe de remplissage pour faciliter le rechargement rapide des réservoirs.
• Résistance à la pluie pour des vols facilités en condition météo humide. (pluie fine dans le cadre du M300)
• Compatibilité avec les différents modèles de billes de trichogrammes (amidon ou cellulose de 25 mm max).
• Contrôle antiblocage de billes pour éviter tout bourrage du système.
• Contrôle visuel (leds clignotantes) et électronique (retour d’information) du largage de billes via cellule infrarouge.
• Écran digital intégré avec double compteur : billes demandées et billes réellement passées.
• Système d’armement ON/OFF pour bloquer/débloquer le largage lors du vol.
• Détection et alerte de bac vide.
• Reporting facilité avec le retour d’informations enregistré sur les logs.

Le système T-DROP est disponible à la vente avec 2 tailles réservoirs de billes de trichogrammes, 5 litres ou 8 litres. Vous pouvez consulter notre tableau de correspondance ci-dessous pour avoir une estimation des capacités de chaque réservoir.

Fonctionnement de l'épandeur T-DROP

T-DROP concentre le savoir-faire de télépilotes chevronnés et d’experts dans la protection de cultures agricoles. Il a été conçu pour faciliter le travail des télépilotes à toutes les étapes, avant, pendant et après les phases de vol. Le système de Flying Eye se fixe au M300 avec seulement 4 vis et il est reconnu directement par le drone.

Le système de Flying Eye se connecte automatiquement lorsqu’il est installé sur le Matrice 300.

Fixez le T-DROP à votre drone grâce aux points de fixations prévus

Programmez votre vol

Remplissez le réservoir grâce ses 2 trappes

Modules de communication intégrés

Les missions d’épandage de trichogrammes par drone nécessitent de solides compétences de vol, mais pas seulement. Le télépilote doit être en mesure de contrôler avec précision le largage des billes de trichogrammes pour un traitement efficace des parcelles. Pour cela, le T-DROP est équipé de modules de communication, visuels et électroniques. Un éclairage par LEDS permet de vérifier le largage des billes (clignotement) ou d’indiquer lorsque le bac est vide (lumière continue). Ensuite, le T-DROP est équipé de compteurs permettant de vérifier l’écart entre billes demandées et billes réellement larguées. Enfin, le T-DROP fournit des informations au télépilote en temps réel grâce à l’électronique embarquée (points de largage, parcours de vol, nombre de billes larguées…) facilitant les reporting d’après vol.

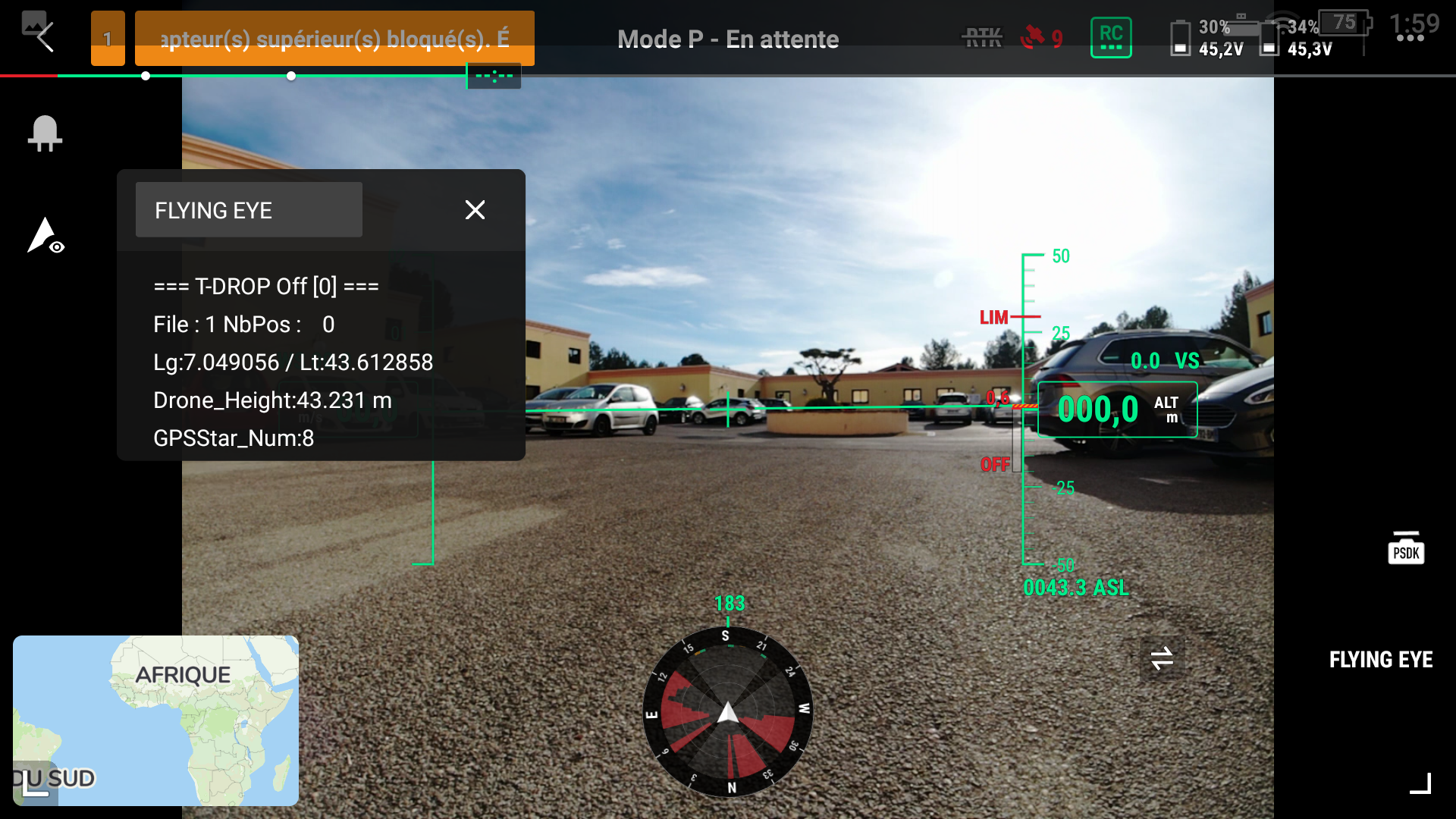

Vérifiez les informations sur votre écran

Contrôler le largage des billes de trichogrammes

Générez des rapports d'épandage

Fabrication soignée et réparabilité aisée

T-DROP bénéficie du savoir-faire de Skyinnov dans la conception de systèmes électroniques et dans le pilotage d’aéronefs. Ainsi, les équipements ont été assemblés en France dans des matériaux de qualité rigoureusement sélectionnés pour répondre aux contraintes de vols répétés. L’assemblage a également été pensé pour faciliter la réparabilité à partir de pièces de rechange facilement disponibles sur demande. Ainsi, le système T-DROP saura répondre à l’exigence des télépilotes à la recherche d’un système d’épandage de trichogrammes fiable et performant.

Assemblage à la main en France

Contrôle qualité avant chaque livraison

Matériaux de qualité et finition soignée

Conçu pour être facilement réparable

Tableau de correspondances

Le réservoir du T-DROP existe en 2 contenances différentes, 5 ou 8 litres. Le tableau ci-dessous fourni des données indicatives sur les capacités d’épandage pour chaque réservoir et le type de billes utilisées.

Caractéristiques techniques :

• Masse :   5 litres: 630 g   /   8 litres: 730 g
  • Dimensions :   5 litres: 405x200x148mm   /  8 litres:  485x210x185mm
  • Commande : via PWM ou Relay (I/0)
  • Matériaux : Nylon, Carbone, Résine 6060

Le système de Flying Eye se connecte automatiquement au M300 et sera reconnu directement par le système DJI.

• Quelles sont les billes de trichogrammes compatibles avec le T-DROP ?
  Le système accepte les billes de trichogrammes en amidon et en cellulose jusqu’à un diamètre de 25 mm. (ex : marque AMW, bioline…).
• Quelle est la capacité du réservoir du T-DROP ?
  Le T-DROP est équipé de 2 réservoirs au choix, tous les 2 interchangeables et compatibles, l’un de 5 litres, l’autre de 8 litres.
  Voir le tableau de correspondance pour voir la surface couverte par type de billes.
• Quelles informations sont fournies par le T-DROP au télépilote ?
  Le T-DROP est équipé d’un écran digital avec 2 compteurs différents : nombre de billes demandées et nombre de billes réellement larguées. La correspondance entre les 2 compteurs permettent de contrôler que les billes ont effectivement été larguées ou non (bac vide …). Le T-DROP est également équipé de LED pour faciliter le contrôle visuel à distance. (la LED s’éclaire à chaque largage de billes).
• Comment savoir quand le réservoir est vide ?
  Quand les billes ne passent plus dans l’épandeur, les LED restent allumées en fixe pour vous en informer. (épandeur vide, blocage…).
• Le T-DROP permet-il des vols sous la pluie ?
  Le Matrice 300 ainsi que le système T-DROP sont fonctionnels sous la pluie. (IP43).
• Que faire en cas de casse d’une pièce ?
  Le système T-DROP a été conçu pour être facilement réparable. Toutes les pièces sont facilement remplaçables et disponibles en SAV..
• Où est fabriqué le T-DROP PSDK ?
  Le T-DROP est conçu, programmé et assemblé à la main dans les ateliers Skyinnov en France. Chaque modèle est testé avant expédition. L’interface d’intégration pour Matrice 300 est conçu, programmé et assemblé par Flying Eye en France.

Flying Eye vous recommande également le réhausseur de Matrice 300 pour completer le système d'épendage de trichogramme, en effet celui-ci protègera l'intégralité du système en cas d'atterrissage sur un sol accidenté.
