Caméra oblique aérienne de haute précision pour l’arpentage et la cartographie

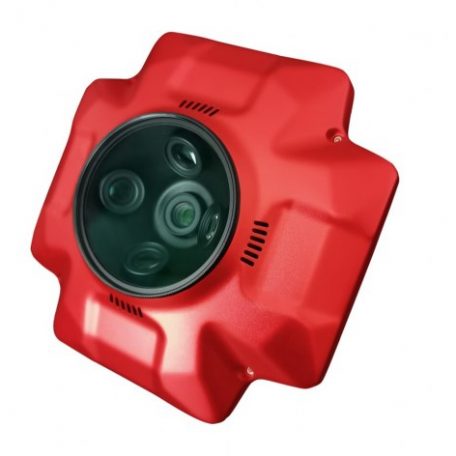

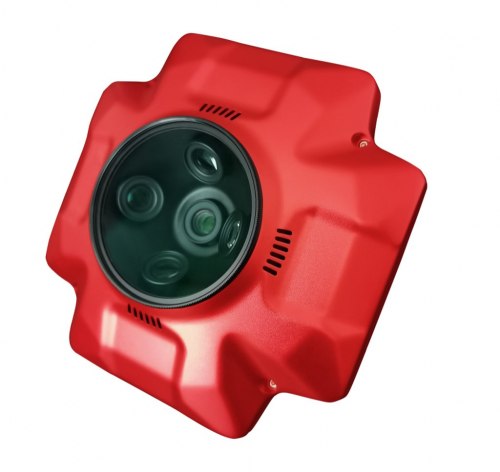

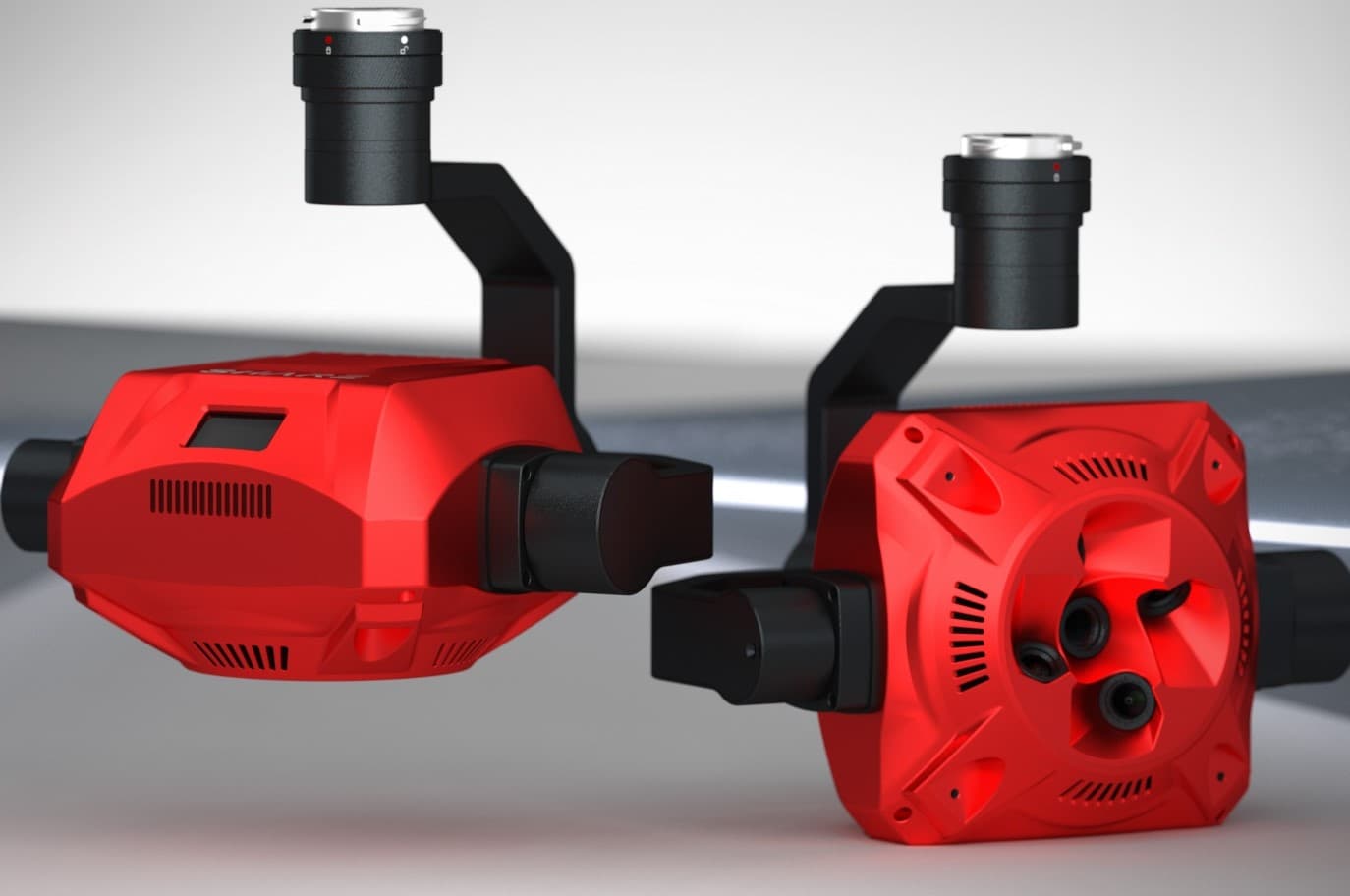

La caméra aérienne oblique SHARE PSDK 102S V3 est spécialement conçue pour les levés et cartographies cadastrales 3D de haute précision. Basé sur un objectif personnalisé, elle peut offrir une qualité d'image supérieure et une précision maximale.
En outre, le PSDK 102S V3 est spécialement conçu pour les drones DJI, PSDK 102S a deux versions, port unique ou double port.
Le cardan intelligent à 3 axes peut garantir la stabilité de la caméra, en réalisant un chevauchement élevé entre les données d'origine et la triangulation aérienne calculée. L'angle d'inclinaison peut être librement ajusté à 180 degrés, ce qui permet aux utilisateurs de visualiser plus de détails de la photographie oblique
Le système de contrôle d'image de cartographie S-OPG développé par nos soins permet aux utilisateurs d'ajuster librement les paramètres de la caméra en fonction des différentes conditions météorologiques et de la lumière, prolongeant ainsi le temps de travail à 9 heures. La caméra est intégrée à cinq capteurs de contrôle d'image de 25,16 mégapixels, affichant d'excellentes performances de l'intégration des pixels à la qualité de l'image.
L'obturateur global S-GS auto-développé peut stabiliser l'image à grande vitesse et vole clairement, améliorant l'efficacité et la qualité de capture. La lame d'ombrage haute vitesse KIMOTO à double structure est intégrée pour réduire le coefficient de frottement, prolongeant la durée de vie de 3 fois et raccourcissant l'intervalle de prise de vue à 0,5 s/fois.

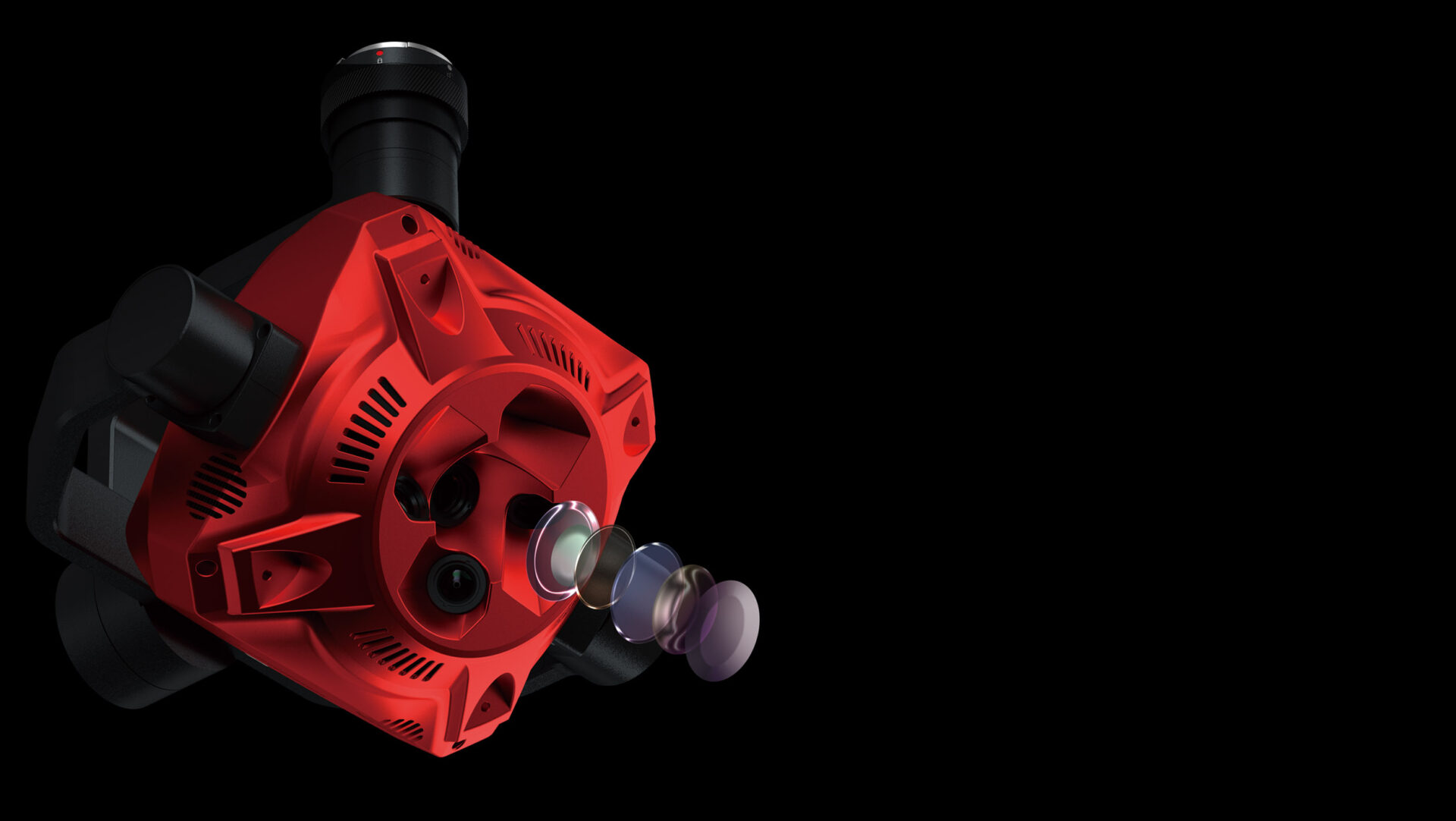

Un revêtement nano multicouche amélioré et une lentille à faible dispersion LD sont utilisés pour corriger l'aberration afin d'obtenir une résolution ultra élevée. La lentille avant est recouverte d'un composé fluoré, qui est imperméable, résistant à l'huile et aux taches, protégeant efficacement le module de lentille.
L'appareil photo est équipé d'un nouvel écran couleur OLED HD amélioré, qui peut afficher l'état de l'appareil photo et les paramètres en temps réel, notamment la température corporelle, la RAM, la durée de vie de l'obturateur et d'autres informations utiles. Il est intuitif et facile à utiliser pour l'utilisateur.
L'algorithme de synchronisation TimeSync 2.0 est intégré en profondeur, synchronisant le temps au niveau de la microseconde, enregistrant de manière indépendante et précise les informations de position au niveau centimétrique des cinq vues, et inscrivant instantanément les données POS sur les photos. La technologie de contrôle de l'absence d'image, très aboutie, est une nouvelle arme pour les opérations individuelles dans le domaine de l'arpentage aérien.

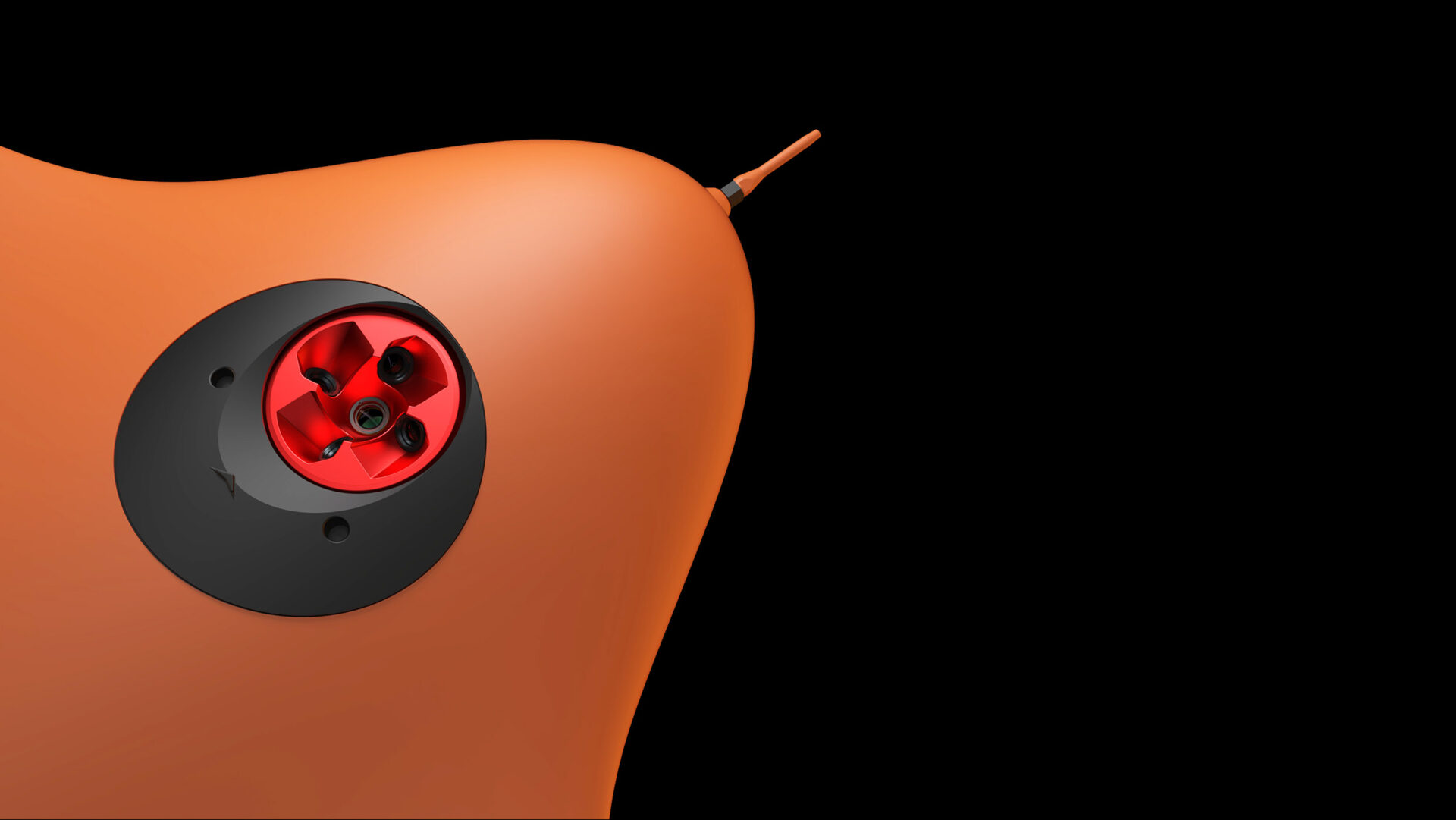

L'alimentation de la plate-forme de montage 12-50V peut fonctionner de manière synchrone dans la plage de tolérance de tension. Le cardan peut être rapidement désassemblé, avec différentes interfaces de montage, permettant à la caméra d'être appliquée à d'autres drones VTOL et à des drones à voilure fixe.
Le cardan stabilisé sur trois axes peut ajuster l'attitude de la caméra en fonction du terrain pour garantir que l'angle de prise de vue de la caméra est toujours vertical par rapport au sol, afin de tirer pleinement parti des performances extrêmes du drone et de la caméra et d'améliorer l'efficacité des opérations.
Grâce à l'objectif de cartographie S-ML développé par l'entreprise, la distance minimale de mise au point de la vue de haut en bas peut atteindre 10 mètres. En combinant un cardan réglable, la caméra peut réaliser l'acquisition de données 3D à ultra-haute résolution de 2 mm pour des tâches de haute précision en élévation ou sur des surfaces inclinées dans la plage de mise au point avec une texture fine et des caractéristiques structurelles.
-Taille:12012082.7mm ; 193172.4180.6mm (avec cardan)
-Poids : 580g ; 1041g (avec cardan)
-Classe IP : IP5X
-Support des modèles de drones : DJI M300/M350 RTK、autres drones à voilure fixe et multi-rotors.
-Température de fonctionnement : -20℃-65℃
-Précision absolue : précision du plan : 3cm, précision de la hauteur : 5cm GSD=3cm， vitesse de vol 15m/s, chevauchement frontal 80%, chevauchement latéral 70% ;
-Alimentation de la caméra : externe : DC 12-50V
-Interface de la caméra : Interface DJI Skyport et interface commune
-Pixels effectifs : objectif unique ≥ 25 millions de pixels, ＞ 125 millions de pixels au total.
-Capteur : taille du capteur : 23,1x15,4 mm (APS-C)
-Taille des pixels : 3.76um
-Taille de l'image : 6144×4096 px
-Stockage des données : fichier photo/POS avec informations GPS et informations sur les paramètres de l'appareil photo
-Objectif focal : oblique : 35 mm, incidence normale : 25 mm
-Angle oblique : 45 degrés
-ISO Interval:50-200,50-400,50-640,50-800,50-1000,50-1600
-Shutter Speed:1/500，1/640，1/800，1/1000，1/1250
-Taille de l'ouverture : F5.6
-Capacité de stockage : le module de stockage des données est enfichable et amovible avec une capacité de 1280 Go.
-Intervalle de prise de vue : ≥ 0.5S
-Ajustement des paramètres : Prise en charge de la modification de l'ISO, de la balance des blancs, du mode de couleur, de la vitesse d'obturation et d'autres paramètres ; Prise en charge de la modification des paramètres par DJI Pilot.
-Copie des données : Copie des données par le module de lecture des données, la vitesse de copie peut atteindre 600Mb/s.
-Mode de fonctionnement : déclencheur de contrôle de vol/déclencheur isométrique/déclencheur isochrone
-Système stable : 3 axes (tangage, roulis, lacet)
-Méthode d'installation : DJI a rapidement démonté et installé l'interface Skyport ; adaptateur universel pour connecter le port d'un drone tiers.
-Gamme de rotation du cardan : Pitch：-120°-+45°；Roll：±45°；Yaw：±160°
