1586,40 € TTC
Petite Taille : Ø 163mm x 89mm, 1,26kg, tient dans une main Adaptabilité : Taraudage standard 5/8 pouce, facile à utiliser avec un trépied tiers. USB Type-C en bas pour la charge et le débogage OcuSync 4 Enterprise : Quatre antennes externes. Max 25km Excellent Cœur : Puce RTK auto-développée avec bonne stabilité, antenne diélectrique à air haute performance avec conception de filtrage physique, précision de phase centrale ≤ 2mm. Algorithme de positionnement auto-développé, rapport signal/bruit reçu élevé (SNR) Longue Endurance : 4h/Relais, 7h/Base, 10h/Rover Haute Robustesse : IP67, -20°C – 55°C * Testé pour une chute de 2m sur un poteau
Bientôt dispo
La nouvelle station multifonction D-RTK 3 est équipée d'antennes et de récepteurs de haute performance. De plus elle est capable de suivre et de traiter les données des principaux systèmes mondiaux de navigation par satellite. D'autre part elle supporte également plusieurs liens de transmission de données. Mais encore grâce à ces caractéristiques avancées, elle sert de station de référence pour fournir un positionnement précis au centimètre près pour plusieurs drones simultanément. D'autre part elle peut étendre la portée opérationnelle des drones en mode Station relais. De plus, le nouveau mode Station rover, associé à l’application DJI Enterprise et à DJI Terra offre une solution complète pour les activités de topographie aérienne de haute précision. Cela assure un fonctionnement sûr et précis.
La D-RTK 3 supporte la nouvelle transmission d'image O4 ENT avec quatre antennes directionnelles externes. De plus cela permet une transmission d'image jusqu'à 15 km en mode diffusion de station de base, tout en garantissant des signaux stables dans toutes les directions. D'autre part les opérateurs n'ont besoin que d'une seule station multifonction D-RTK 3. Enfin sans configuration supplémentaire, cela permet à plusieurs drones de se connecter à la station de base et d'accéder à un positionnement précis au centimètre près.
Passez la D-RTK 3 en mode Station relais et installez-la à un emplacement surélevé dans des zones où le blocage des signaux est important. Par exemple les environnements urbains ou les vallées. Enfin cela permettra d'augmenter la distance de transmission d'image et d'étendre la portée opérationnelle de la gamme Matrice 4 jusqu'à 25 kilomètres.
La D-RTK 3 supporte la détection des obstacles avec la gamme Matrice 4. Cela permet des calculs en temps réel des obstacles et de la qualité du signal entre la station relais. Mais encore entre la radiocommande et le drone. De plus les opérateurs peuvent ajuster la position du drone en fonction des indications de la radiocommande pour garantir une qualité de communication optimale.
En plus de servir de station de base, D-RTK 3 peut également être utilisée comme station rover pour collecter les coordonnées des points de contrôle. Cela améliore l’exactitude et la précision du relevé aérien UAV.

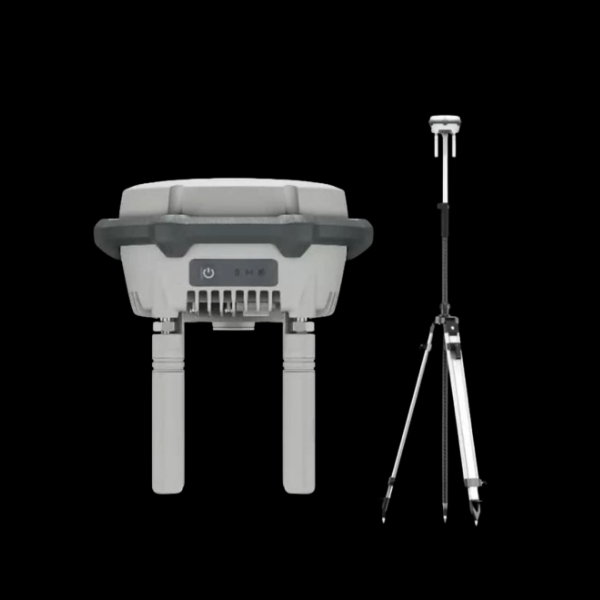

Petite Taille : Ø 163mm x 89mm, 1,26kg, tient dans une main Boutons Physiques : Boutons physiques et voyants indicateurs utilisés pour l'allumage/extinction, le changement de mode et l'affichage de l'état Adaptabilité : Taraudage standard 5/8 pouce, facile à utiliser avec un trépied tiers. USB Type-C en bas pour la charge et le débogage OcuSync 4 Enterprise : Quatre antennes externes. Max 25km Excellent Cœur : Puce RTK auto-développée avec bonne stabilité, antenne diélectrique à air haute performance avec conception de filtrage physique, précision de phase centrale ≤ 2mm. Algorithme de positionnement auto-développé, rapport signal/bruit reçu élevé (SNR) Longue Endurance : 4h/Relais, 7h/Base, 10h/Rover Haute Robustesse : IP67, -20°C - 55°C * Testé pour une chute de 2m sur un poteau
Note : DJI propose un poteau auto-verrouillable en option et des trépieds à double verrouillage (à acheter séparément)
Note : En mode Station de Base, il n'y a pas de limite supérieure au nombre de drones qui peuvent être connectés à un seul D-RTK 3
D-RTK 3 utilise une antenne diélectrique aérienne avec filtrage, pour suivre efficacement les satellites à basse altitude. De plus la précision du centre de phase de l'antenne est maintenue au niveau du millimètre. Elle assure une forte résistance aux interférences multi-trajets. Enfin cela permet un positionnement de haute précision même dans des environnements complexes.
Grâce à son module de récepteur intégré, D-RTK 3 peut recevoir des données satellitaires de cinq principaux systèmes de satellite sur dix-neuf points de fréquence. Mais encore par rapport au réseau RTK, D-RTK 3 fournit des résultats de positionnement plus précis et plus stables sous effets ionosphériques.
D-RTK 3 utilise la solution PPP propriétaire de DJI, permettant la convergence automatique par satellite. De plus elle fournit un positionnement libre au décimètre près même dans des conditions de réseau difficiles. * Prend actuellement en charge BeiDou PPP-B2b uniquement.
D-RTK 3 peut recevoir des données RTCM et obtenir automatiquement des coordonnées et des positions correctes via le réseau. Enfin lorsqu’elle est utilisée à l’extérieur, elle peut atteindre un positionnement de précision au centimètre près sans pré-mesurer l’emplacement du point de configuration.

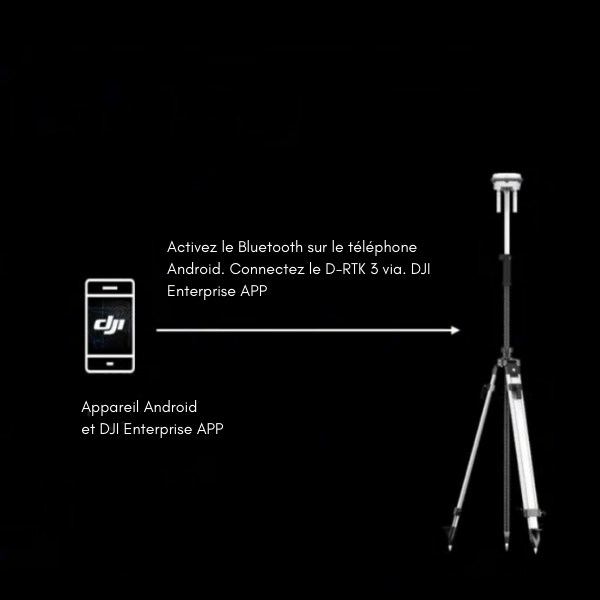

Étapes d'opération
Note : L'application DJI Enterprise APP peut également être utilisée sur la télécommande RC Plus 2 Enterprise. L'application DJI Enterprise APP peut être téléchargée depuis le site web du produit DJI D-RTK 3.
Installez la nouvelle application DJI Enterprise sur un appareil Android pour mesurer les coordonnées des points de contrôle au sol sans outils tiers. De plus lorsqu’elle est utilisée avec des drones DJI prenant en charge RTK, la solution DJI peut compléter efficacement tout un processus d’arpentage de haute précision. Mais encore D-RTK 3 dispose d’une unité de mesure inertielle intégrée de haute précision. Enfin elle permet de mesurer le point de contrôle lorsque le poteau est maintenu à un angle sans trépied ou de s’assurer que la station de base est verticale, améliorant considérablement l’efficacité opérationnelle dans les environnements de mesure complexes.
La nouvelle application DJI Enterprise inclut une base de données de coordonnées projetées grand public. Ceci permet la sortie directe de coordonnées planaires.
Les résultats de mesure Rover peuvent être exportés sous forme de fichiers de point de contrôle via l’application DJI Enterprise et importés dans DJI Terra sans qu’il soit nécessaire de modifier le format. Enfin des résultats de haute précision peuvent être facilement générés grâce à des algorithmes puissants.
D-RTK 3 prend en charge l’enregistrement d’observations satellitaires brutes. De plus en cas d’importation dans DJI Terra version 4.4 ou ultérieure avec les données de Matrice 4E, les calculs PPK local peuvent être effectués en un clic.
Enterprise:
Agriculture :
Réalisation de films professionnels :
* Actuellement, seul l’étalonnage de position manuel pour D-RTK 3 est pris en charge. Reportez-vous aux mises à jour officielles pour connaître les améliorations futures des fonctionnalités.
Prend en charge Matrice 4E/Matrice 4T
Mode Station rover :
Prend en charge le Bluetooth 5.1, compatible avec Android 10 et versions ultérieures*
* Voir la liste des téléphones compatibles testés sur la page de téléchargement pour plus de détails.
Fréquence GNSS GPS : L1C/A, L2C, L5 BDS : B1I, B2I, B3I, B1C, B2a, B2b GALILEO : E1, E5a, E5b, E6 GLONASS : L1, L2 QZSS : L1C/A, L2C, L5 Bande L
Précision du système Mode Station de base et mode Station relais Précision de la station de base : Précision du point unique (non étalonné) : Horizontale : 1,5 m (RMS) Verticale : 3,0 m (RMS) Précision différentielle par satellite : Temps de convergence : 20 min Horizontale : 30 cm (RMS) Verticale : 40 cm (RMS) Étalonnage du réseau RTK** : Horizontale : 1,0 cm (RMS) + 1 ppm Verticale : 3,0 cm (RMS) + 1 ppm Mode Station rover* Précision RTK (relevé fixe) : Horizontale : 0,8 cm (RMS) + 1 ppm Verticale : 1,5 cm (RMS) + 1 ppm Précision RTK (relevé incliné)*** : Plage d’angles : 0 à 60° Horizontale : 8 mm + 0,7 mm/degré d’inclinaison (précision < 2 cm sur 30°)
Remarque : * La précision des mesures dépend de divers facteurs. Cette valeur est obtenue dans des conditions normales avec une vue non obstruée, une bonne réception satellite, une faible activité ionosphérique et en l’absence d’interférences électromagnétiques ou d’effets multi-trajets. ** La précision des coordonnées d’étalonnage de la station de base dépend de divers facteurs. Pour l’arpentage, les trajectoires de vol de haute précision, etc., il est recommandé d’effectuer l’étalonnage à l’aide de quatre systèmes GNSS ou plus pendant les périodes d’ionosphère inactive, dans des environnements ouverts et non obstrués et en l’absence d’interférences électromagnétiques ou d’effets multi-trajets. *** Des vibrations intenses et des rotations rapides peuvent affecter la précision de l’unité de mesure inertielle.
Positionnement de point précis par satellite* Fréquences prises en charge : BDS B2b, GALILEO E6**, BANDE L** Temps de convergence : 20 min Horizontale : 30 cm (RMS) Verticale : 40 cm (RMS)
Remarque : * La précision des mesures dépend de divers facteurs. Cette valeur est obtenue dans des conditions normales avec une vue non obstruée, une bonne réception satellite, une faible activité ionosphérique et en l’absence d’interférences électromagnétiques ou d’effets multi-trajets. ** Elle sera prise en charge dans de futures versions.
Format de transmission différentielle des données Lorsqu’il est utilisé comme station de base ou station relais, il enregistre les données d’observation brutes RTCM 3.2 au format DAT. En mode Station rover ou en mode Étalonnage pour les stations de base et relais : 1. Prend en charge les protocoles RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6 et MSM7. 2. Il est recommandé d’utiliser des récepteurs qui prennent en charge quatre systèmes GNSS ou plus.
Fiabilité de l’initialisation > 99,9 %
Système de transmission vidéo O4 Enterprise
Fréquence de fonctionnement Mode Station de relais : O4 : 2,4 GHz/5,2 GHz/5,8 GHz Mode Diffusion : O4 : 2,4 GHz/5,8 GHz Mode Station rover : BLE : 2,4 GHz
La fréquence de fonctionnement autorisée varie selon les pays et les régions. Pour plus d’informations, veuillez vous référer aux lois et réglementations locales.
Puissance du transmetteur (EIRP) 2,4000 GHz à 2,4835 GHz : < 33 dBm (FCC) < 20 dBm (CE/SRRC/MIC)
5,150 GHz à 5,250 GHz : < 23 dBm (CE/FCC)
5,725 GHz à 5,850 GHz : < 33 dBm (FCC) < 30 dBm (SRRC) < 14 dBm (CE)
Bluetooth Protocole : Bluetooth 5.1 Fréquence : 2,400 GHz à 2,4835 GHz Puissance du transmetteur (EIRP) : < 10 dBm
Distance de transmission max. (sans obstruction ni interférence) Mode Station de base Entre D-RTK 3 et l’appareil : FCC : 15 km SRRC : 12 km CE/JP : 8 km
Mode Station rover : Entre D-RTK 3 et les appareils mobiles : 30 m
Valeur mesurée dans un environnement non obstrué et sans interférence. Les données ci-dessus indiquent la portée de communication la plus longue pour un aller, sans vol retour pour chaque standard. Prêtez toujours attention aux rappels RTH dans l’application pendant le vol.
Distance de transmission max. en mode Station relais (sans obstruction ni interférence) FCC Entre l’appareil et la station relais : 25 km Entre la station relais et la radiocommande : 1 km
SRRC Entre l’appareil et la station relais : 12 km Entre la station relais et la radiocommande : 1 km
CE Entre l’appareil et la station relais : 10 km Entre la station relais et la radiocommande : 300 m
Valeur mesurée dans un environnement non obstrué et sans interférence. Les données ci-dessus indiquent la portée de communication la plus longue pour un aller, sans vol retour pour chaque standard. Prêtez toujours attention aux rappels RTH dans l’application pendant le vol. La station relais doit être placée dans un endroit surélevé et non obstrué afin d’assurer une communication claire entre la radiocommande et l’appareil.
Distance de transmission max. en mode Station relais (sans obstruction, avec interférences) Fortes interférences : en centre-ville, environ 1,5 à 5 km Interférences moyennes : zones de banlieue, environ 5 à 15 km Micro-interférences : zones reculées/côtières, environ 15 à 25 km
Les données sont testées selon les normes FCC dans des environnements non obstrués avec des interférences typiques. À titre de référence uniquement ; n’apporte aucune garantie sur la distance réelle du vol.
Distance de transmission max. en mode Station relais (avec obstructions, avec interférences) Faibles interférences et obstruction par des bâtiments : environ 0 à 0,5 km Faibles interférences et obstruction par des arbres : environ 0,5 à 3 km
Antenne 4 antennes directionnelles OcuSync 4, 2T4R
L’antenne utilise un connecteur SMA à polarité inversée standard.
Puissance Station de relais : 14,5 W (consommation électrique max. sans chauffage ; max. 36,5 W avec chauffage) Station de base : 7 W Station rover : 6,2 W
Adaptateur secteur pris en charge Protocole USB PD 3.0, adaptateur de tension de sortie 9 V à 15 V (par exemple, le chargeur portable 65 W DJI)
Lors de l’utilisation d’un chargeur non recommandé, tel qu’un chargeur avec une sortie de 5 V, le D-RTK 3 ne pourra être chargé qu’une fois mis hors tension.
Port de sortie d’alimentation Port USB Type-C
Durée de fonctionnement (à température normale)* Station de relais : 4 heures Station de base ：7 heures Station rover : 10 heures
* Les performances de la batterie peuvent diminuer à basse température ; il est recommandé d’utiliser des adaptateurs secteur prenant en charge le protocole USB PD 3.0.
Batterie LiPo Capacité : 6 500 mAh Énergie : 46,8 Wh
Température de fonctionnement -20 à 55 °C
1. Dans des environnements à température normale, la puissance de charge sera limitée si la température de la coque de l’appareil dépasse 48 °C. La charge à pleine puissance reprend après le refroidissement de l’environnement. 2. Après stockage/utilisation à basse température, l’appareil doit être emmené dans un environnement à température normale afin qu’il se réchauffe jusqu’à ce que la température interne de la batterie soit >0 °C avant la charge. 3. Après stockage/utilisation à des températures élevées, l’appareil doit être emmené dans un environnement à température normale afin qu’il refroidisse jusqu’à ce que la température interne de la batterie soit < 45 °C avant la charge.
Altitude 6 000 m
Indice de protection IP67* * Assurez-vous que toutes les interfaces en caoutchouc sur le corps sont installées correctement.
Résistance aux chutes Chute de 2 m avec poteau
Dimensions 163 × 89 mm (sans antennes directionnelles OcuSync)
Poids Environ 1,26 kg (2,78 lbs)
* Cette fonctionnalité n’est pas disponible dans les pays ou régions où la fréquence 5 GHz n’est pas prise en charge. Vérifiez les lois et réglementations locales pour plus d’informations.
* Reportez-vous à la page du produit sur le site officiel pour connaître les modèles pris en charge.
La prise en charge logicielle pour l’analyse de la bande de fréquences Galileo E6 sera disponible dans les versions futures.
