DJI Zenmuse H20T

DJI Zenmuse H20T

12100,00 € TTC

Tous les capteurs en Un

Capturez tout. De près ou de loin. Des images aux couleurs vives ou thermiques. Le Laser télémètre intégré (LRF) mesure la distance d’un objet jusqu’à 1 200 m. Cette nacelle-caméra intégrée puissante exploite les capacités intelligentes avancées pour les plateformes de drones industrielles de DJI.

Assurance casse DJI Enterprise Basic Shield offerte pour 1an.

Indisponible

Ajouter au devis
UGS : 6958265100970 Catégories : , , Étiquettes : , ,
dji enterprise logo

Description

Caméra grand angle 12 MP

Caméra avec zoom 20 MP

Indice de protection IP44

Télémètre laser

Température de fonctionnement de -20 à 50 °C

Stabilisation d’image en mouvement et EIS

Mode scène de nuit

Caméra thermique radiométrique

Tout en vue

Caméra grand angle

  • Distance focale équivalente : 24 mm, DFOV : 82,9°
  • Capteur CMOS 12 MP 1/2,3”

Données de distance précises

Télémètre laser

  • Plage : 3 m à 1 200 m
  • Précision : ± (0,2 m + Dx0,15%)

Voir l’invisible

Caméra thermique radiométrique

  • DFOV : 40,6°
  • Résolution : 640 x 512, Taux de rafraichissement : 30 ips
  • Sensibilité thermique : ≤ 50mk@f1.0 (NEDT)

DJI Zenmuse H20T

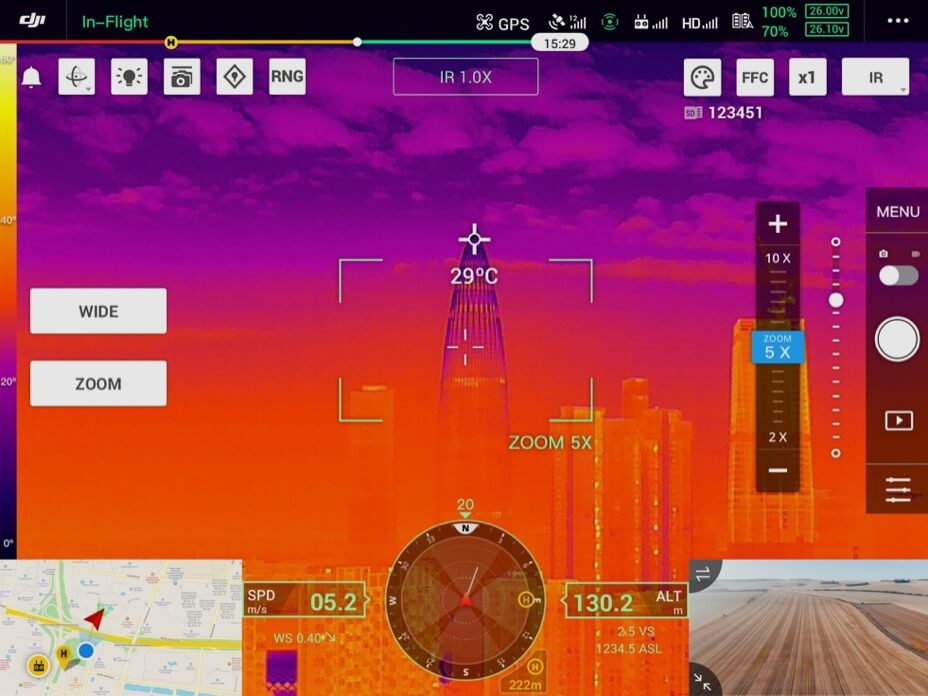

Interface utilisateur intuitive

La nouvelle interface utilisateur vous permet de basculer rapidement entre la caméra grand angle, zoom et thermique, et donne un aperçu du FOV zoom en caméra grand angle ou thermique.

Grille haute-résolution pour photo

Cadrez la zone d’intérêt grâce à la vue caméra grand angle, et la caméra avec zoom capturera automatiquement un ensemble d’images 20 MP de la zone. Ces images sont stockées avec une image d’ensemble pour un aperçu plus détaillé.

DJI M300 H20T

Mesure de température précise

Surveillez la température d’un site ou d’un actif pour éliminer tout risque grâce à la mesure précise de la température de l’air.

Mesure spot

Appuyez sur un point pour lire la température de surface en temps réel..

Mesure de zones

Indique quelles sont les températures maximale, minimale et moyenne de la zone que vous sélectionnez.

<h2>Questions fréquentes</h2>


La gamme Zenmuse H20 comprend 2 modèles : la Zenmuse H20 (modèle à triple capteur avec un objectif grand-angle, un objectif zoom et un télémètre laser) et la Zenmuse H20T (modèle à quadruple capteur avec une caméra grand-angle, une caméra avec zoom, un télémètre laser et un objectif thermique radiométrique)


La gamme Zenmuse H20 répond aux critères de protection IP44 de la norme IEC60529 dans des conditions contrôlées en laboratoire. Le niveau de protection n’est pas continuellement efficace et se dégradera avec l’usure.


Caméra thermique radiométrique : R-JPEG, 640 x 512 px
Objectif grand-angle : JPEG, 4056 x 3040 px
Objectif zoom : JPEG, 5184 x 3888 px


Caméra thermique radiométrique : 640 x 512@30 ips
Caméra grand-angle : 1920 x 1080@30 ips
Caméra avec zoom : 3840 x 2160@30 ips / 1920 x 1080@30 ips


MP4 encodé avec compression H.264


Zoom optique hybride 23x, zoom max 200x


Plus le facteur de zoom est élevé, plus la distance de mise au point est importante.

1x-2,8x – la distance de mise au point minimum de 1 m.

2,9x-3,9x – la distance de mise au point minimum de 2 m.

4x-4,6x – la distance de mise au point minimum de 3 m.

4,7x-14,2x ‑ la distance de mise au point minimum de 5 m.

14,3x-200x – la distance de mise au point minimum de 8 m.

Si l’objet est plus proche que la distance minimum, la caméra ne pourra pas faire la mise au point. Par exemple, si l’appareil ou la nacelle-caméra est à 5 m d’un pylône, la caméra pourra faire le point jusqu’à un zoom 14,2x seulement.


Les télémètres laser mesurent la distance à l’aide de la durée de vol (ToF, dans son acronyme anglais) de la lumière. Leur précision peut être affectée dans des environnements où cette ToF est affectée :
La portée est réduite par la fumée, la pluie, la neige, la poussière et d’autres environnements. La lecture des données s’en trouve brouillée.

En mesurant un objet composé de verre ou de matériaux transparents :

Si le verre est à une distance modérée, la distance du verre sera mesurée (pas celle de l’objet derrière le verre).
Le verre peut refléter le télémètre laser vers d’autres emplacements et leur distance serait mesurée.
Si la surface du verre est très lisse ou trop proche, la lumière passe à travers pour détecter les objets qui se trouvent derrière mais la portée en est grandement réduite.


30 ips.


La précision est de ±2 °C ou ±2 %, quelle que soit la valeur la plus grande. (Mesuré à 25 °C en laboratoire, sans vent, à 5 m d’un corps noir).

Remarque : les corps noirs ont différents niveaux d’émissivité, les mesures ci-dessus sont basées sur celles des corps noirs déterminés et servent uniquement de référence.


La réflexivité des objets : les métaux brillants ont une réflexivité plus forte qui réduit la précision et la lecture des basses températures.

La température du rayonnement de fond : une journée ensoleillée sans nuages ​​aura moins d’effet sur la précision qu’une journée nuageuse.

Température de l’air et humidité : plus la température et l’humidité sont élevées, plus les mesures sont affectées et la précision réduite.

La distance entre la caméra et l’objet : plus l’objet est éloigné de la caméra, plus la précision est réduite.


Mode de gain élevé : affiche une plage de mesure de température plus petite à une meilleure qualité. La plage de mesure de température va de -40 °C à 150 °C.

Mode de gain faible : affiche une plage de température plus large avec une qualité moins élevée. La plage de mesure de température va de -40 °C à 550 °C.


Oui. Elle prend en charge un zoom numérique 2x, 4x et 8x.


L’étalonnage de champs plats (Flat-Field Calibration, FFC en anglais) sert à optimiser la qualité d’image thermique pour que les changements de températures apparaissent plus clairement. Vous pouvez choisir d’activer manuellement le FFC en désactivant les ajustements automatiques du FFC dans les paramètres.


Il y a deux méthodes : Mesure Spot pour mesurer un position seule et Mesure de zone pour obtenir plusieurs données sur une zone.


La Zenmuse H20T ne propose qu’un seul modèle. Sa caméra thermique a une distance focale de 13,5 mm (F1.0), distance focale équivalente : 58 mm, DFOV 40,6°


Vous pouvez les traiter avec le logiciel DJI Thermal Analysis Tool. Vous pouvez le télécharger ici :
https://www.dji.com/fr/zenmuse-h20-series/downloads


La gamme Zenmuse H20 est conçue pour empêcher les dégâts causés par l’eau sur les composants de la caméra. Mais si l’humidité est trop élevée ou si la nacelle-caméra est exposée à la pluie, de la vapeur d’eau pourrait infiltrer la caméra. Une fois allumée, les composants électriques chauffent, les particules d’eau s’évaporent, ce qui provoque de la condensation ou de la buée sur la lentille. Ce problème se règle généralement en laissant l’appareil et la nacelle-caméra allumés pour que la vapeur se dissipe. Lorsqu’elle n’est pas utilisée, conservez la nacelle-caméra dans un étui approprié ou un endroit sec et frais avec une humidité relative inférieure à 40 %.


En mode Scène de nuit, la caméra passe au filtre IR et optimise les paramètres du processeur de signal d’image (ISP) dans les environnements à faible éclairage.


Dans DJI Pilot, en sélectionnant une zone dans la vue grand-angle, une image sera prise avec l’objectif grand-angle tandis que la nacelle se déplacera pour prendre une série de clichés de la zone sélectionnée à 20 MP avec l’objectif zoom, avec le niveau de zoom utilisé à ce moment. Toutes les images capturées seront enregistrées dans le même sous-dossier de la carte SD et un fichier HTML sera généré, que l’on pourra ouvrir avec un navigateur web pour consulter la vue d’ensemble et les images en gros plan détaillées.


128 Go. Nous recommandons d’utiliser une carte microSD UHS-I Speed Grade 3.


La gamme Zenmuse H20 est pour l’instant uniquement compatible avec la version Android de l’application DJI Pilot.


Oui. Une mise à jour vers le firmware le plus récent est requise.


Oui. Une mise à jour vers le firmware le plus récent est requise.


Elle est compatible avec le Matrice 300 RTK. Veuillez mettre à jour l’appareil et la radiocommande vers le firmware le plus récent.


Les caméras de la gamme Zenmuse H20 peuvent être installées sur n’importe quelle des trois nacelles du M300 RTK.


Avant d’installer la mise à jour, assurez-vous que l’appareil est éteint, que la nacelle-caméra est bien fixée sur l’appareil, que la carte microSD a suffisamment d’espace de stockage libre et que la Batterie de Vol Intelligente est suffisamment chargée.
Allez sur le site Web officiel de DJI et accédez à la section Téléchargements de la page produit de la Zenmuse H20.
Téléchargez le dernier firmware.
Placez le paquet d’installation du firmware téléchargé dans le dossier racine de la carte microSD.
Insérez la carte microSD dans la fente microSD de la nacelle-caméra.
Allumez l’appareil. La nacelle lance une vérification, puis met automatiquement à jour le firmware.
Une fois la mise à jour terminée, redémarrez tous les appareils.

Description du statut de mise à jour de la nacelle :
4 bips courts... nouveau firmware détecté, prêt pour la mise à jour.
2 bips longs… mise à jour du firmware en cours, n’interrompez pas la mise à jour.
1 bip long suivi de 2 bips courts… La mise à jour du firmware a réussi.
Bip long continu... La mise à jour du firmware a échoué, veuillez réessayer. En cas de besoin, contactez le service client DJI.


Ne dirigez pas l’objectif de la caméra vers des sources d’énergie de forte puissance, comme le soleil, de la lave ou des rayons laser. La température des sujets d’observation ne doit pas dépasser 800 °C. Des températures supérieures pourraient causer des dommages irréversibles à la caméra.
N’exposez pas la caméra à la lumière directe du soleil, et ne la rangez pas dans des endroits mal ventilés ou à proximité d’un radiateur.
N’allumez pas ou n’éteignez pas la caméra trop fréquemment. Attendez au moins 30 secondes avant de rallumer la caméra, sinon cela pourrait réduire la durée de vie des puces de la caméra.
Ne remplacez pas à chaud la carte microSD pendant l’utilisation de la caméra.
Ne touchez pas l’objectif de la caméra ou ne le rayez pas avec des objets durs, cela pourrait causer des images floues.
Utilisez un chiffon doux et sec pour nettoyer la surface de l’objectif de la caméra. N’utilisez pas de détergents alcalins.
Veuillez conservez la nacelle-caméra dans un étui adapté et un endroit sec et ventilé.


La gamme Zenmuse H20 apporte des données exploitables dans une grande variété de scénarios, comme la sécurité publique (lutte et prévention anti-incendie, recherche et sauvetage et application des règlements de sécurité routière) ou les industries énergétiques (inspection des biens et équipements, exploration des énergies géothermiques et inspection des installations gazières et pétrolières).


Les produits de la gamme Zenmuse H20 n'ont pas été spécifiquement conçus pour la topographie aérienne. Vous pouvez cependant utiliser la caméra grand angle pour capturer des images dans Mission de cartographie dans l'application DJI Pilot.

Marque

DJI Enterprise

La marque DJI Enterprise est la branche du leader DJI dédiée aux entreprises. La gamme de produits DJI Enterprise regroupe les drones polyvalents DJI Matrice 350 RTK, Matrice 30 et 30T et les drones DJI Mavic 3 Enterprise, Thermal et Multispectral destinés au mapping, à la photogrammétrie, à l'agriculture de précision. DJI Enterprise propose également une solution de drone automatique DJI Dock et une gamme complète de logiciels et de services. Flying Eye est le point de contact officiel recommandé par DJI pour la sécurité publique et le distributeur numéro un de la marque DJI Enterprise sur le marché français.
dji enterprise logo

Informations complémentaires

Poids 3,28 kg
Dimensions 345 × 244 × 300 cm

Vidéo

Gamme Zenmuse H20

Généralités

  • Poids

  • Zenmuse H20 : 678 ± 5 g
    Zenmuse H20T : 828 ± 5 g

  • Dimensions

  • Zenmuse H20 : 150 x 114 x 151 mm
    Zenmuse H20T : 167 x 135 x 161 mm

  • Indice de protection

  • IP44

  • Température de fonctionnement

  • de -20 à 50° C (La mesure de température est uniquement disponible quand la température est entre -10 et 50° C)

  • Température de stockage

  • -20 à 60° C

  • Sécurité laser

  • Classe 1M (IEC 60825-1:2014）

  • Appareils compatibles

  • Matrice 300 RTK

Nacelle

  • Plage de vibrations angulaire

  • ±0,01°

  • Support

  • Détachable

  • Plage réglable

  • Inclinaison : -120 à +30°
    Lacet : ±320°

  • Amplitude mécanique

  • Inclinaison : -132,5 à 42,5°
    Lacet : ±330°
    Roulis : -90° à +60°

Caméra avec zoom

  • Capteur

  • CMOS 1/1,7" 20 MP

  • Objectif

  • DFOV : 66,6°-4°
    Distance locale : 6,83 - 119,94 mm（équivalent : 31,7 - 556,2 mm)
    Ouverture : f/2,8 - f/11 (normal), f/1,6 - f/11 (nuit)
    Mise au point : 1 m à ∞ (large), 8 m à ∞ (téléobjectif)

  • Mode Mise au point

  • MF/AF - C/AF - S

  • Mode d'exposition

  • Auto, Manuel

  • Correction de l'exposition

  • ±3,0 (incrémentation 1/3)

  • Modes de mesure

  • Mesure spot, Mesure centrale pondérée

  • Verrouillage de l'exposition automatique

  • Pris en charge

  • Vitesse d’obturation électronique

  • 1 - 1/8 000 s

  • Gamme ISO

  • Vidéo : 100 - 25 600
    Photo : 100 - 25 600

  • Définition vidéo

  • 3840 x 2160 @30ips, 1920 x 1080 @30ips

  • Formats de vidéo

  • MP4

  • Sous-titres vidéo

  • Pris en charge

  • Ratio Photo

  • 5184 x 3888

  • Formats de photo

  • JPEG

Caméra grand angle

  • Capteur

  • CMOS 1/2,3" 12 MP

  • Objectif

  • DFOV : 82,9°
    Distance focale : 4,5 mm (équivalent : 24 mm)Ouverture : f/2,8Mise au point : 1 m à ∞

  • Mode d'exposition

  • Auto

  • Correction de l'exposition

  • ±3,0 (incrémentation 1/3)

  • Modes de mesure

  • Mesure spot, Mesure centrale pondérée

  • Verrouillage de l'exposition automatique

  • Pris en charge

  • Vitesse d’obturation

  • 1 - 1/8000 s

  • Gamme ISO

  • Vidéo : 100 - 25 600
    Photo : 100 - 25 600

  • Définition vidéo

  • 1920 x 1080 @30ips

  • Formats de vidéo

  • MP4

  • Sous-titres vidéo

  • Pris en charge

  • Ratio Photo

  • 4056 x 3040

  • Formats de photo

  • JPEG

Caméra thermique (Zenmuse H20T)

  • Capteur

  • Capteur microbolométrique non-refroidi

  • Objectif

  • DFOV : 40,6°
    Distance focale : 13,5 mm (équivalent : 58 mm)
    Ouverture : f/1,0
    Mise au point : 5 m à ∞

  • Zoom numérique

  • 1x, 2x, 4x, 8x

  • Définition vidéo

  • 640 x 512 à 30 Hz

  • Formats de vidéo

  • MP4

  • Résolution d’image

  • 640 x 512

  • Format d'image

  • R-JPEG (16 bit)

  • Pas de pixel

  • 12 μm

  • Bande spectrale

  • 8 - 14 μm

  • Sensibilité (NETD)

  • ≤50 mK @ f/1,0

  • Méthode de mesure de la température

  • Mesure spot, mesure de zones

  • Plage de températures

  • -40 à 150 °C (haut gain)
    -40 à 550 °C (faible gain)

  • Alerte de température

  • Pris en charge

  • FFC

  • Auto, Manuel

  • Palette

  • Blanc chaud / Fulgurite / Rouge métallisé / Métal chaud / Arctique / Arc-en-ciel 1 / Arc-en-ciel 2 / Encre / Noir chaud

Télémètre laser

  • Distance d’onde

  • 905 nm

  • Plage de mesure

  • 3 - 1 200 m (surface verticale avec ≥ 12 m de diamètre et un taux de réflection de 20 %)

  • Précision de mesure

  • ± (0,2 m + Dx0,15%)
    D est la distance jusqu’à une surface verticale

Fonctionnalités

  • Zoom optique hybride

  • 23x

  • Zoom max.

  • 200x

  • Capture en un clic

  • Enregistrez des vidéos ou photos des 3 caméras (zoom, grand angle et thermique) en un clic en simultané.

  • Pointer pour cibler

  • Double-cliquez sur la vue de caméra grand angle/thermique, puis le système bougera automatiquement la nacelle pour une mise au point sur le point d’intérêt.

  • Grille haute-résolution pour photo

  • Cadrez la zone d’intérêt grâce à la vue caméra grand angle, et la caméra avec zoom capturera automatiquement un ensemble d’images 20 MP de la zone. Ces images sont stockées avec une image d’ensemble pour un aperçu plus détaillé.

  • Scène de nuit

  • Pris en charge (caméra avec zoom)

  • Horodatage

  • GPS, heure et date inclus

Stockage

  • Carte SD prise en charge

  • Carte microSD (capacité max. : 128 Go, UHS-1 de classe 3 requise)

  • Fichiers système pris en charge

  • FAT32 (≤ 32 Go); exFAT (> 32 Go)

  • Cartes microSD recommandées

  • Carte microSD TOSHIBA EXCERIA PRO 32 Go HC-II
    Carte microSD SanDisk Extreme PRO 32 Go 3 A1 V30 HC-I
    Carte microSD TOSHIBA EXCERIA PRO 64 Go XC-II
    Carte microSD SanDisk Extreme PRO 64 Go 3 A2 V30 XC-I
    Carte microSD SAMSUNG_EVO_128GB 3 XC-I
    Carte microSD TOSHIBA EXCERIA M303E 32 Go HC-I
    Carte microSD TOSHIBA EXCERIA M303E 64 Go XC-I
    Carte microSD TOSHIBA EXCERIA M303E 64 Go XC-I
    Carte microSD TOSHIBA EXCERIA M303 128 Go XC-I
    Carte microSD SAMSUNG EVO 64 Go 3 XC-I
